全国2009年4月高等教育自学考试结构力学(一)试题
课程代码:02393

一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
全国2009年4月高等教育自学考试结构力学(一)试(图1)
1.图示体系为(  )
A.有多余约束的几何不变体系
B.无多余约束的几何不变体系
C.常变体系
D.瞬变体系

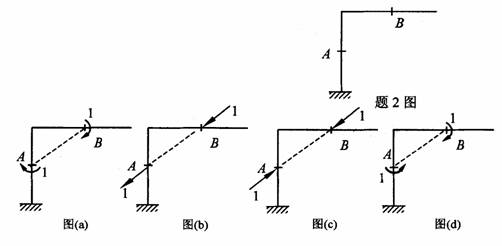

2.图示结构,求A,B两点相对线位移时,虚拟状态应为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图2)
A.图(a)
B.图(b)
C.图(c)
D.图(d)

3.图示结构剪力QBA为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图3)
A.-P
B.0
C.P
D.2P

4.图示结构(  )
全国2009年4月高等教育自学考试结构力学(一)试(图4)
A.仅AC段有内力
B.仅CE段有内力
C.全梁无内力
D.全梁有内力

5.图示结构的超静定次数为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图5)
A.1
B.2
C.3
D.4

6.力法典型方程表示的是(  )
A.平衡条件
B.物理条件
C.变形条件
D.图乘条件

7.图示梁,已知A端转角全国2009年4月高等教育自学考试结构力学(一)试(图6),则MAB为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图7)
A. pl/16
B.3pl/16
C.5pl/16
D.21pl/16

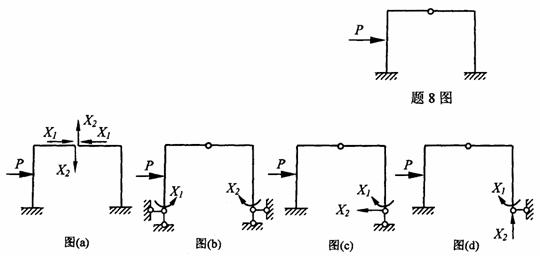

8.图示对称结构用力法计算时,使其典型方程中副系数为零的力法基本体系是(  )
全国2009年4月高等教育自学考试结构力学(一)试(图8)
A.图(a)
B.图(b)
C.图(c)
D.图(d)

9.图示结构,位移法典型方程的荷载项R1P为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图9)
A.-30kN·m
B.-15kN·m
C.15kN·m
D.30kN·m

10.图示结构,用力矩分配法计算,分配系数μAD为(  )
全国2009年4月高等教育自学考试结构力学(一)试(图10)
A. 1/6
B.1/3
C.1/2
D.2/3


二、填空题(本大题共8小题,每小题2分,共16分)
请在每小题的空格中填上正确答案.错填、不填均无分.
11.两个刚片之间用四根既不变于一点也不全平行的链杆相联,组成的体系为________.

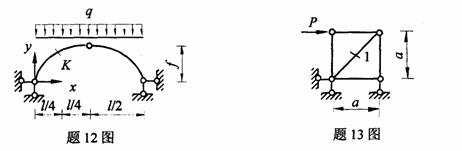

12.图示拱的轴线方程为全国2009年4月高等教育自学考试结构力学(一)试(图11),其K截面弯矩MK=________.
全国2009年4月高等教育自学考试结构力学(一)试(图12)
13.图示桁架,1杆的轴力为________.
全国2009年4月高等教育自学考试结构力学(一)试(图13)
14.图示两个弯矩图的图乘结果是________.

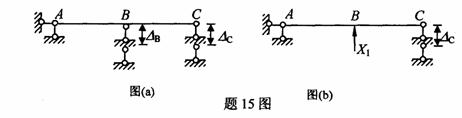

15.图(a)所示连续梁,若取图(b)所示基本体系,则力法典型方程(不计算具体值)为________.
全国2009年4月高等教育自学考试结构力学(一)试(图14)
16.图示结构,各杆EI=常数,用位移法计算,基本未知量数目为________.
全国2009年4月高等教育自学考试结构力学(一)试(图15)

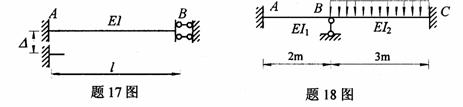

17.图示梁,支座A有竖向位移Δ,MAB=________.
全国2009年4月高等教育自学考试结构力学(一)试(图16)
18.图示连续梁,将AB杆的EI1增大,则|MAB|的变化趋势为________.

三、基本计算题(本大题共4小题,每小题7分,共28分)
19.绘图示结构的弯矩图.
全国2009年4月高等教育自学考试结构力学(一)试(图17)

20.计算图示桁架1、2杆的轴力.
全国2009年4月高等教育自学考试结构力学(一)试(图18)
21.计算图示结构B点的水平位移.各杆EI=常数.
全国2009年4月高等教育自学考试结构力学(一)试(图19)
22.用力矩分配法计算图示对称结构,绘弯矩图.各杆EI=常数.
全国2009年4月高等教育自学考试结构力学(一)试(图20)

四、分析计算题(本大题共3小题,每小题12分,共36分)
23.图示结构,求支座反力,绘弯矩图,剪力图和轴力图.
全国2009年4月高等教育自学考试结构力学(一)试(图21)
24.图示结构,建立位移法基本方程,求出各项系数.各杆EI=常数.
全国2009年4月高等教育自学考试结构力学(一)试(图22)
25.图示结构,用力法计算,绘弯矩图.各杆EI=常数.
全国2009年4月高等教育自学考试结构力学(一)试(图23)
